國信美達簡單介紹塑料襯板

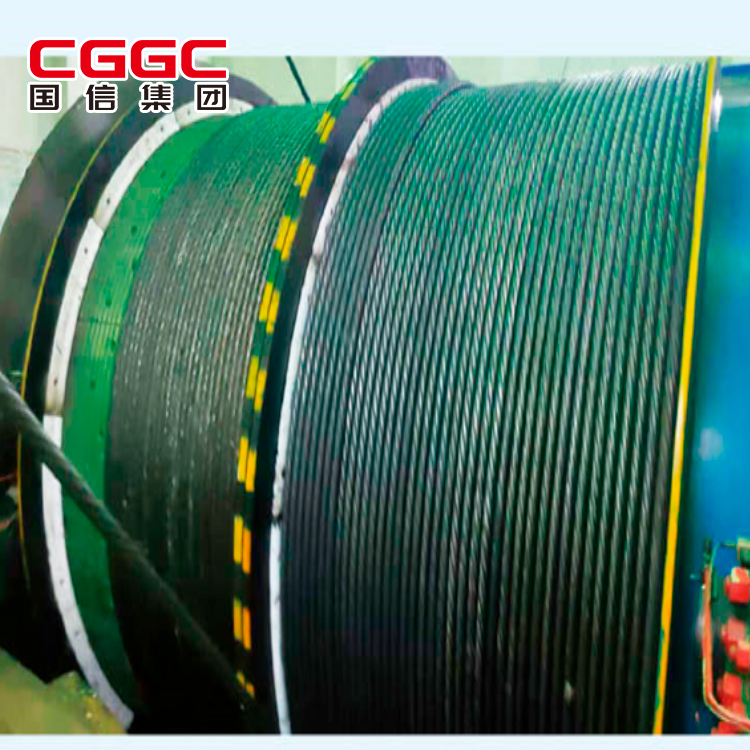

一、纏繞式提升機塑料襯板

 主要特點：

1、機械強度高，使用壽命長。 抗壓強度比木襯高7~10倍，不會出現壓 碎，繩槽搓平等現象，使用壽命高于木襯5倍以上。

2、 應用范圍廣，。抗干裂耐潮濕，不會出現木襯的干裂、腐爛等現象， 特別適合礦井淋水大，腐蝕性惡劣環境及井下條件使用。

3、 比重輕、不吸水。 比重為0.98,比吸水后的木襯還輕，因此不會增 加設備轉動慣量和無功功率。

4、 模壓成型、繩槽表面光滑。安裝方便，鋼絲繩排列整齊。

安裝方法

1、拆繩。

2、拆除舊襯板、清理檢查卷筒。

3、以卷筒提升時旋向，按塑襯接觸鋼絲繩的先后順序?yàn)榫幪枺硗渤隼K孔處 為1號塑襯、逐一號眼、鉆孔擴沉孔、安裝固定。

4、開出繩孔槽。

5、用木塞或填料將塑襯沉孔填實(此步驟可省略)。

6、裝繩、調整、試車。

二、螺旋槽塑料襯板

纏繞式提升機卷筒多采用螺旋塑襯，即在塑襯上加工或壓制出呈螺旋狀的繩槽，引導鋼絲繩在提升機卷筒上螺旋纏繞，每纏繞一圈，鋼絲繩在圓周上均勻前進一個螺距。該結構擁有結構簡單，更換方便的特點。

螺旋槽塑料襯板的缺點

當提升機進行兩層以上纏繞時，采用螺旋塑襯會出現以下問題：

1.螺旋塑襯的層間過渡效果不好，鋼絲繩層間過渡不平穩，常帶有響聲， 鋼絲繩層間過渡，往往帶有擠壓，從而導致鋼絲繩壽命嚴重縮短。

2.鋼絲繩兩層或者兩層以上纏繞時，鋼絲繩沿著下層鋼絲繩形成的凹槽 纏繞，而下層的凹槽的螺旋旋向，與上層鋼絲繩的螺旋旋向相反，因此 鋼絲繩在2層或者2層以上纏繞時，圈間過渡不平穩，容易出現致亂繩等 問題。這往往降低系統的生產能力，影響了礦山的生產。

3.容易出現咬繩現象，出現咬繩現象的有兩個方面，在由第一層向第二 層的過渡處擠壓咬繩和第二層的每一圈在纏繞過程中跨越咬繩。采取降 低提升速度，來降低咬繩對鋼絲繩及設備造成的影響，這樣就降低了的 生產能力，影響了礦山的生產。

4.鋼絲繩層間過渡的過渡點不確定，螺旋塑襯的過渡塊很難安裝，往往 需要現場反復調整。

三、平行折線繩槽塑料襯板

平行折線繩槽塑料襯板繩槽走向，不同于普通螺旋繩槽。

1.平行折線繩槽塑料襯板的每一周長范圍內，有兩段直線段和兩段斜線段。

在卷筒表面繩槽的一個節距長度內，鋼絲繩走向?yàn)橹本€段一斜線段一直線段一 斜線段一第二個節距的直線段，其中大約75%～80%的繩槽為直線段，其余為斜線段。

2.鋼絲繩在進行多層纏繞時在繩槽直線段，上層鋼絲繩完全落入下層鋼絲繩 兩相鄰的繩圈形成的凹槽內，在斜槽段進行螺距過渡，使上下層鋼絲繩之間 的接觸改善，提高了鋼絲繩的使用壽命。再配合卷筒兩端過渡塊，引導鋼絲 繩順利爬升和返回，避免鋼絲繩由于相互切入擠壓而造成的亂繩，且減少磨 損，使鋼絲繩纏繞整齊，這樣解決了多層卷繞時的亂繩現象、減少鋼絲繩間 磨損。
